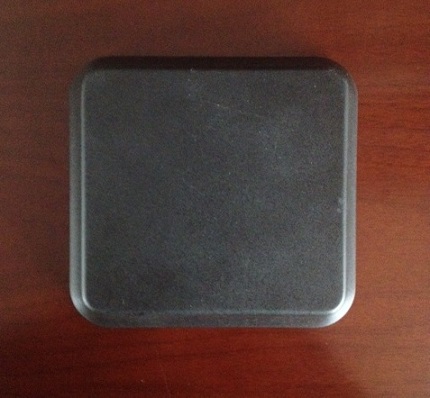

SI-3L水面流速雷達傳感器簡介
1 簡介
SI-3L?電波流速儀雷達傳感器是一個低成本的水體表面流速的測速雷達傳感器,專門用來測量水體表面的流速,并且流速信息數據可以通過RS232串口進行輸出。雷達流速傳感器的設計使它可以適應各種水體表面流速的測量。您不僅可以通過配置軟件來根據您的特殊要求來配置雷達傳感器,還可以通過雷達的底層協議通過發送命令的方式來配置雷達傳感器,從而滿足您的復雜條件的使用要求。需要技術支持,請隨時和我們的工程師取得聯系。
2 特點
l 非接觸式微波水面流速測量雷達傳感器
l 采用矩陣天線的平板窄波流速測量雷達傳感器
l 所有參數可以通過軟件設置也可以通過通訊協議遠程設置
l 測速范圍寬,適合各種流速狀態測量
l 測速精度高
l 防雨設計可以直接戶外使用
3 技術參數
3.1 一般參數
l 傳感器類型: 特殊應用雷達傳感器
l 測量精度: ±0.1(測量單位:m/s或者km/h等)
l 使用環境: -30℃ - 70℃
l 雷達波段: K波段
l 通訊接口: RS232防雨6芯連接器
l 水平余弦修正: 0 – 45°默認0°
l 垂直余弦修正: 0 – 45°默認0°
l 數據格式: SS.SSS,S:速度值,cr:回車
l 數據保持時間: 100 – 9999 ms,默認1000 ms
l 數據傳輸速率: 1200,2400, 9600,19200,38400,57600,115200
默認9600
l 數據處理: 采用32位DSP芯片,軟件可以升級
l 外殼: 鋁和聚碳酸酯
l 環境濕度: 100%
l 數據輸出口: 16個數據接口可選,默認Com 1
l 供電電壓: 12VDC
l 速度測量單位: mph(英里/小時),km/h,fps(英尺/秒),m/s,
默認fps
l 低端測速范圍: 0.1 – 20 fps(0.1 – 6.1 m/s)
0.1 – 13.6 mph(0.1 – 20 km/h)
l 高端測速范圍: 0.2 – 65 fps(0.2 – 20 m/s)
0.2 – 45 mph(0.2 – 70 km/h)
l 目標獲取時間: < 1 s
l 免費質量保證期: 1年
3.2 機械參數
l 尺寸(寬、高、深): 17.78 cm * 16.8 cm * 3.3 cm
l 重量: 0.793 kg
3.3 電力參數
l 供電電壓范圍: 10.8 VDC – 24 VDC
l 低壓關機閾值: 10.8 VDC
l 最大電流消耗: 175 mA
l 典型工作電流: 150 mA @ 12VDC
l 沖擊電流要求: 250 mA
3.4 微波參數
l FCC識別號: HTRSI – 3L
l 微波頻率范圍: 24.075 GHz – 24.175 GHz
l 波束寬度: 6.5°* 5.5°@ -3dB功率點
l 極化方式: 線極化
l 功率譜密度: 114.3 dBuV/m @ 3 m
l 功率輸出: 20dBm
l 水平邊帶抑制: 15db
l 垂直邊帶抑制: 15db
